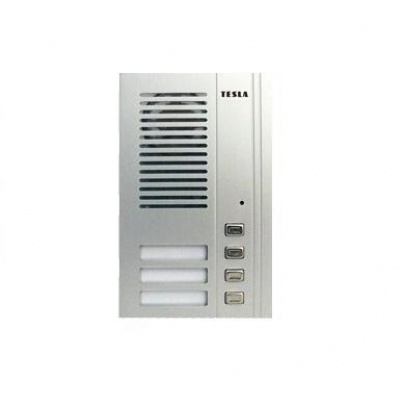

Modul elektrického vrátnika EV3 - 4FN 230 39
4FN 230 39 127.92 € s DPH
(106.60 € bez DPH)

  • Číslo v katalógu: 3
Modul elektrického vrátnika EV3 - 4FN 230 39

Popis výrobku

Modul elektrického vrátnika s tromi tlačidlami pre vyzvonenie domácieho telefónu a tlačidlom pre podsvetlenie modulov. Vrátnik je určený pre digitálny dvojvodičový systém GUARD.

(voľná linka, vyzváňanie, obsadenie, porucha)

  • možnosť súčinnosti viacerých EV od viacerých vchodov (1 hlavný elektrický vrátnik, ostatné vedľajšie EV)
  • spojovacie tóny podobné spojovacím tónom známym z verejnej telefónnej siete
  • tónová akustická signalizácia spojovacieho procesu
  • plne duplexná hlasitá komunikácia s vyvoleným DT
  • voľba požadovaného DT tlačidlom na tlačidlovom table
  • identifikácia tlačidla podsvetlenou menovkou
  • akustická signalizácia stlačeného tlačidla
  • tlačidlo podsvetlenia s LED diódou na EV pre podsvetlenie menoviek
  • časovo limitované podsvetlenie menoviek
  • tlačidlá pre účastníkov priamo na module EV
  • modulárne rozšíriteľné tlačidlové tablo
  • nastaviteľná doba zopnutia el.zámku
  • možnosť pripojiť až 7 vedľajších EV
  • zápustná aj povrchová montáž
  • vyhotovenie v dizajne GUARD

Poznámka: Voľba montážneho príslušenstva (montážne rámy, striešky) závisí od počtu tlačidlových modulov zaradených do zostavy.

Rozmery (1 modul): 110 x 174 mm (š x v)

Sieťový napájač: 4FP67257
Spolupracuje s DT: 4FP11083, 4FP11083.1, 4FP21103
Prevádzkové prostredie: -25°C do +40°C, max.vlhkosť 80%



Inštalácia modulu
Tlačidlové tablo sa skladá z modulu elektrického vrátnika slúžiaceho pre komunikáciu a jedného alebo viacerých tlačidlových modulov. Moduly sa osádzajú do montážnych rámov pre zápustnú montáž do omietky a zostava môže byť doplnená strieškou pod alebo nad omietku. Moduly musia byť v montážnom ráme istené zámkovou lištou.

Zapojenie v systéme
Elektrický vrátnik DDS GUARD sa štandardne dodáva ako hlavný vrátnik. EV je v systéme jednoznačne identifikovaný pomocou adresy. Dvojvodičový systém dovoľuje zadefinovať max. 8 EV. EVH (hlavný) má priradenú adresu „1" (nastavené vo výrobe), pre EVV (vedľajší) je možné nastaviť adresu „2 - 8“. V prípade, že chcete do systému zapojiť EVV, je nutné zmeniť jeho adresu a urobiť úpravu na doske elektroniky EV. Z hľadiska užívateľa sú funkcie EVH a EVV totožné.

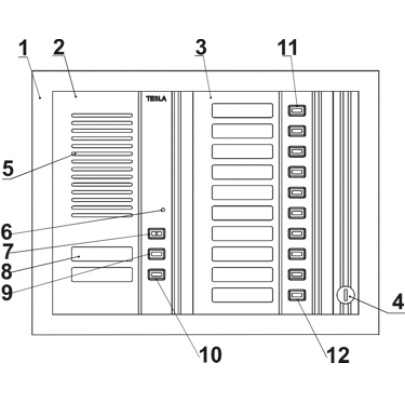

Popis - foto 2
1 - montážna doska
2 - modul elektrického vrátnika
3 - tlačidlový modul
4 - lišta zámková
5 - reproduktor
6 - mikrofón
7 - tlačidlo pre podsvetlenie menoviek
8 - menovka
9 - tlačidlo pre vyzvonenie DT (SČ 000)
10 - tlačidlo pre vyzvonenie DT (SČ 001)
11 - tlačidlo pre vyzvonenie DT (SČ 003)
12 - tlačidlo pre vyzvonenie DT (SČ 012)

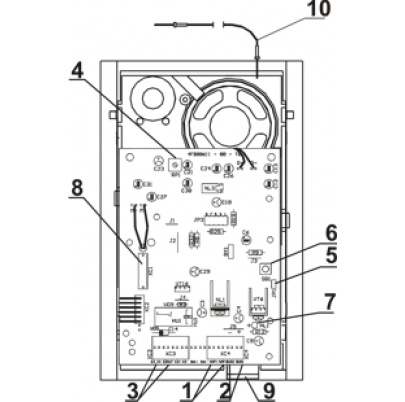

Popis - foto 3
1 – Svorky „NAP+“ a „NAP-“ - prívod napájania
   zo sieťového napájača
2 – Svorky „BUS1“ a „BUS2“ – komunikačná zbernica
3 – Svorky „EZ_IN“ a „EZ_OUT“ – elektrický zámok
4 – Trimer pre nastavenie potlačenia miestnej väzby
5 – Prepojka EVH/EVV
6 – Tlačidlo RESET
7 – LED stavu linky
8 – Konektor pre pripojenie tlačidlového bloku
9 - Západka na uvoľnenie ochranného skla
10 – Montážna šnúra



Povrchová úprava
Jednotlivé diely elektrického vrátnika/tlačidlového tabla DDS GUARD sú vyrábané z hrubostenného eloxovaného hliníkového profilu, preto nie sú náchylné na koróziu.
