Sieťový napájač - 4FP 672 55
4FP 672 55 35.59 € s DPH
(29.66 € bez DPH)

  • Číslo v katalógu: 3

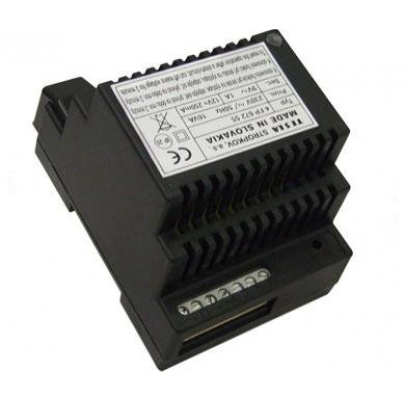

Sieťový napájač - 4FP 672 55

     Sieťové napájače SN 4DIN pre analógové dorozumievacie systémy DDZ majú istenie primárneho vinutia transformátora a sekundárneho vynutia pre "12V=" realizované pomocou elektronického, tepelne závislého prvku (termistor PTC). V prípade skratu na výstupoch alebo dlhodobého preťaženia istiace prvky prerušia napájacie obvody, čo je signalizované zhasnutím alebo výrazným znížením jasu indikačnej LED diódy . Po odstránení poruchy je potrebné napájač odpojiť na dobu min. 2 minúty a po jeho opätovnom pripojení na sieť sa činnosť napájača obnoví v plnom rozsahu.

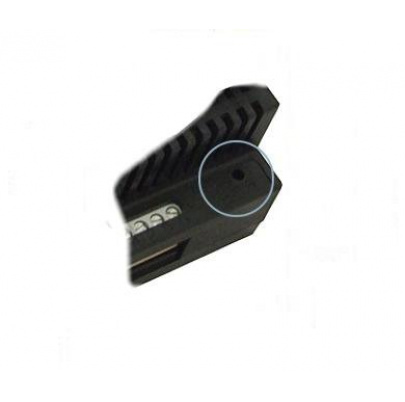

Odporový trimer
Sieťový napájač obsahuje napájacie obvody pre mikrofónové zosilovače v domácich telefónoch a dvojtónový generátor s reguláciou úrovne výstupného signálu, ktorú nastavujeme odporovým trimrom RP1 (foto 4).


- napájacie napätie: 230 V, 50 Hz
- výstupné napätie: 9VAC/1A a 12VDC/250mA
- výstupné napätia sú galvanicky oddelené
- vyzváňací signál: dvojtónový
- náhrada za: 4FP67239, -40, 4FP67218
- rozmery: 70 (4xDIN) x 99 x 67,5 mm (šxhxv)
- hmotnosť: 0,6 kg
- stupeň ochrany: IP 20
- prevádzkové prostredie: - 5°C až +40°C
- vlhkosť: max 80%

Určený pre napájanie DT s elektroakustickou signalizáciou typ: 4FP21102, 4FP21052-55 a 4FP21037-39.

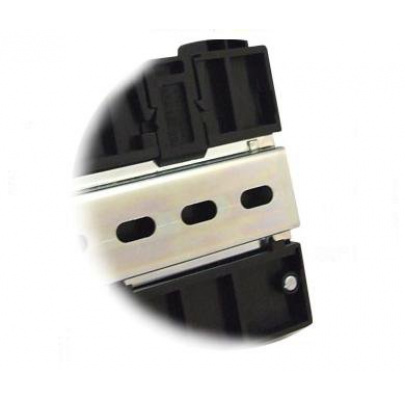

Sieťový napájač 4DIN sa inštaluje na DIN lištu, na ktorú je prispôsobený spodný kryt napájača so zaisťovacou západkou.


Poznámka: DIN lišta nie je súčasťou balenia.

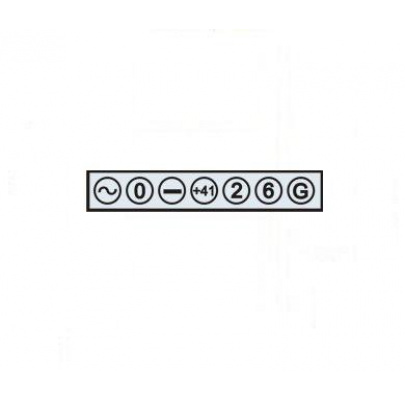

Popis svoriek na svorkovnici
L1 - pripojenie fázového vodiča napätia 230 V AC
N - pripojenie nulového vodiča napätia 230 V AC

dc - výstup napätia 9V AC/1A
0 - vzťažná svorka s nulovým potenciálom pre str.napätie
+41 - výstup napätia 12V DC/0,25A
- - vzťažná svorka s nulovým potenciálom pre jednosmerné napätie
G - výstup vyzváňacieho generátora "G"
2 - napájanie mikrofónového zosilňovača v domácom telefóne
6 - výstup zosilňovača na slúchadlo v domácom telefóne
