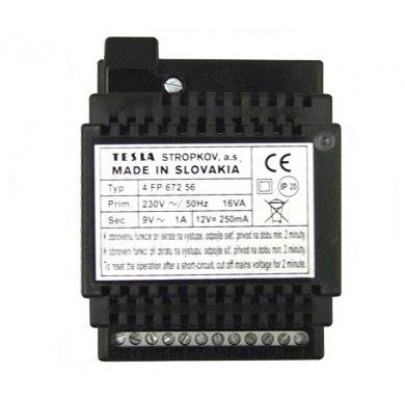

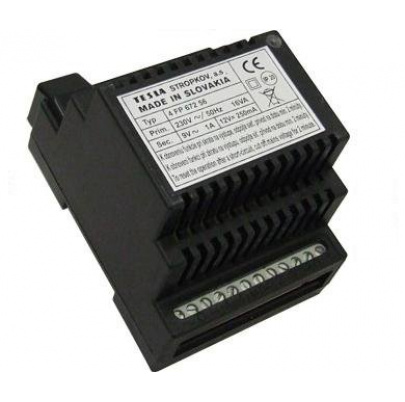

Sieťový napájač - 4FP 672 56
4FP 672 56 48.25 € s DPH
(40.21 € bez DPH)

  • Číslo v katalógu: 4
Sieťový napájač - 4FP 672 56

     Sieťové napájače SN 4DIN pre analógové dorozumievacie systémy DDZ majú istenie primárneho vinutia transformátora a sekundárneho vynutia pre "12V=" realizované pomocou elektronického, tepelne závislého prvku (termistor PTC). V prípade skratu na výstupoch alebo dlhodobého preťaženia istiace prvky prerušia napájacie obvody, čo je signalizované zhasnutím alebo výrazným znížením jasu indikačnej LED diódy . Po odstránení poruchy je potrebné napájač odpojiť na dobu min. 2 minúty a po jeho opätovnom pripojení na sieť sa činnosť napájača obnoví v plnom rozsahu.

Sieťový napájač obsahuje dva generátory vyzváňania s rozličnými tónmi a prepínací obvod, ktorý prepína napätie 12V DC zo svorky +41 na svorku +42 a hovorovú komunikáciu na dva smery.


- napájacie napätie: 230 V, 50 Hz
- výstupné napätie: 9VAC/1A a 12VDC/200mA
- výstupné napätia sú galvanicky oddelené
- vyzváňací signál: 2x dvojtón
- náhrada za: 4FP67241, 4FP67219
- rozmery: 70 (4xDIN) x 99 x 67,5 mm (šxhxv)
- hmotnosť: 0,6 kg
- stupeň ochrany: IP 20
- prevádzkové prostredie: - 5°C až +40°C
- vlhkosť: max 80%

Určený pre napájanie DT s elektroakustickou signalizáciou typ: 4FP21102, 4FP21052-55 a 4FP21037-39.

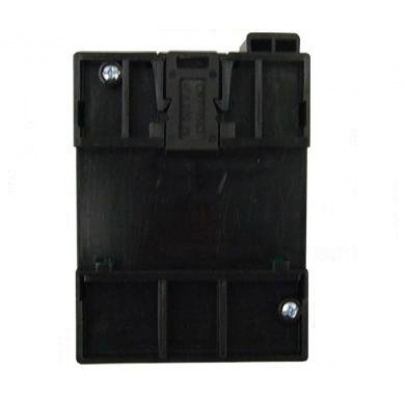

Sieťový napájač 4DIN sa inštaluje na DIN lištu, na ktorú je prispôsobený spodný kryt napájača so zaisťovacou západkou (foto 3).

Poznámka: DIN lišta nie je súčasťou balenia.

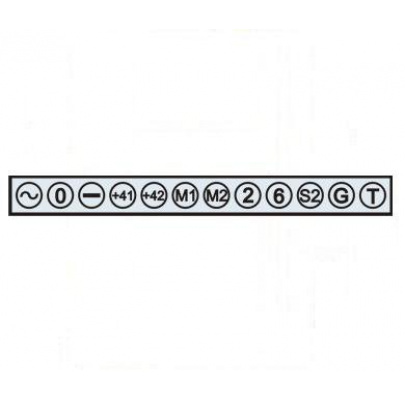

Popis svoriek na svorkovnici
L1 - pripojenie fázového vodiča napätia 230 V AC
N - pripojenie nulového vodiča napätia 230 V AC

dc - výstup napätia 9V AC/1A
0 - vzťažná svorka s nulovým potenciálom pre str.napätie
+41 - výstup napätia 12V DC/0,2A
+42 - výstup napätia 12V DC/0,2A (po aktivácii preklápacieho obvodu)
- - vzťažná svorka s nulovým potenciálom pre jednosmerné napätie
G - výstup vyzváňacieho generátora "G"
T - výstup vyzváňacieho generátora "T"
2 - napájanie mikrofónového zosilňovača v domácom telefóne
6 - výstup zosilňovača na slúchadlo v domácom telefóne
M1 - napájanie mikrofónového zosilňovača v elektr. vrátniku "1"
M2 - napájanie mikrofónového zosilňovača v elektr. vrátniku "2"
    (po preklopení v závislosti od generátora T)
S2 - aktivácia preklápacieho obvodu
