Sieťový napájač - 4FP 672 49
4FP 672 49 52.75 € s DPH
(43.96 € bez DPH)

Sieťový napájač - 4FP 672 49

Popis výrobku

Sieťový napájač 4FP 672 49 je určený pre napájanie dvojvodičových systémov DDS. Výstupné napätia sieťového napájača sú galvanicky oddelené. Má istenie realizované pomocou primárnych a sekundárnych poistiek. V prípade skratu alebo preťaženia je potrebná výmena poškodenej poistky. Sieťový napájač sa dodáva s rezervnými poistkami.



- napájacie napätie: 230 V, 50 Hz
- výstupné napätie:
  sú galvanicky oddelené
   9 VAC / 1 A, resp. 12 VDC / 0.5A (nestabilizované)
   24 VDC / 0.5 A (stabilizované)

- rozmery: 153 x 62 x 107 mm (šxhxv)
- hmotnosť: 1,0 kg
- prevádzkové prostredie: - 5°C až +40°C
- vlhkosť: max 80%


Zapojenie sieťového napájača do systému
Určený pre systém so 120 účastníkmi pri priamej voľbe.

V systéme DDS s viacerými elektrickými vrátnikmi - EV (max. 8) sa napája každý EV vlastným sieťovým napájačom.



Poznámka: DIN lišta (9xDIN) je súčasťou sieťového napájača.

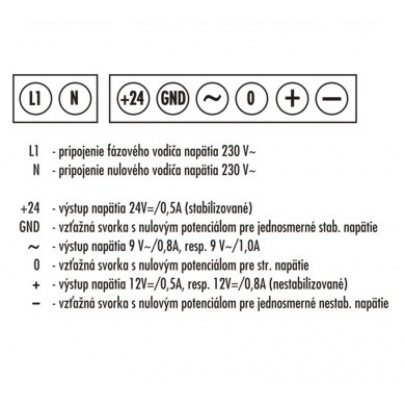

Popis svoriek na svorkovniciach
L1 - pripojenie fázového vodiča napätia 230 V AC
N - pripojenie nulového vodiča napätia 230 V AC
+24 - výstup napätia 24V=/0,5A (stabilizované)
GND - vzťažná svorka s nulovým potenciálom pre jendosmerné
   stabil.napätie
~ - výstup napätia 9V AC/0.8A, resp. 9V AC/1.0A
0 - vzťažná svorka s nulovým potenciálom pre str.napätie
+ - výstup napätia 12V DC/0.5A, resp. 12V DC/1.0A
- - vzťažná svorka s nulovým potenciálom pre jednosmerné
   nestabil.napätie
