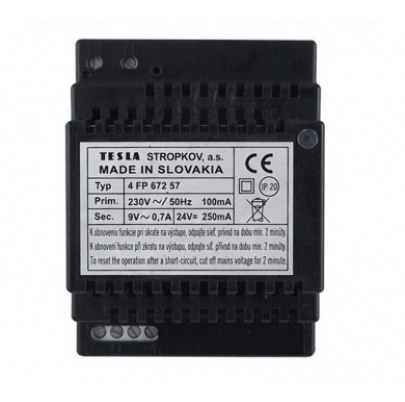

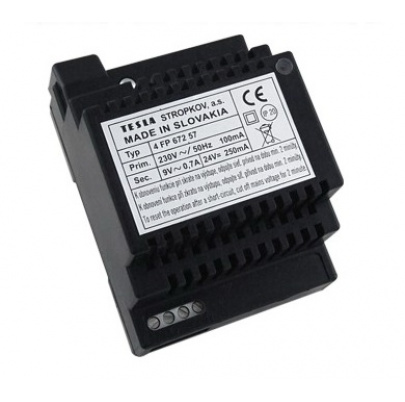

Sieťový napájač - 4FP 672 57
4FP 672 57 34.14 € s DPH
(28.45 € bez DPH)

Sieťový napájač - 4FP 672 57

Popis výrobku

Sieťový napájač 4FP 672 57 má istenie primárneho vinutia transformátora a sekundárneho vynutia pre "24V=" realizované pomocou elektronického, tepelne závislého prvku (termistor PTC). V prípade skratu na výstupoch alebo dlhodobého preťaženia istiace prvky prerušia napájacie obvody, čo je signalizované zhasnutím alebo výrazným znížením jasu indikačnej LED diódy . Po odstránení poruchy je potrebné napájač odpojiť na dobu min. 2 minúty a po jeho opätovnom pripojení na sieť sa činnosť napájača obnoví v plnom rozsahu.



- napájacie napätie: 230 V, 50 Hz
- výstupné napätie: 9 VAC/ 0,7 A a 24 VDC / 250 mA
- výstupné napätia nie sú galvanicky oddelené
- stupeň ochrany: IP 20
- rozmery: 70 (4xDIN) x 99 x 67,5 mm (šxhxv)
- náhrada za 4FP 672 49
- hmotnosť: 0,6 kg
- prevádzkové prostredie: - 5°C až +40°C
- vlhkosť: max 80%


Zapojenie sieťového napájača do systému
Určené pre systém do 50 účastníkov pri priamej voľbe a 100 účastníkov pri kódovej voľbe.

V systéme DDS s viacerými elektrickými vrátnikmi - EV (max. 8) sa napája každý EV vlastným sieťovým napájačom.

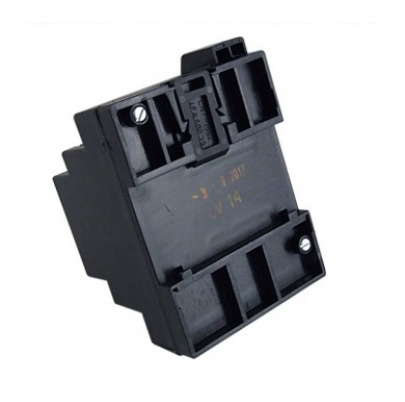

Sieťový napájač 4DIN sa inštaluje na DIN lištu, na ktorú je prispôsobený spodný kryt napájača so zaisťovacou západkou.


Poznámka: DIN lišta nie je súčasťou balenia.

Popis svoriek na svorkovniciach
L1 - pripojenie fázového vodiča napätia 230 V AC
N - pripojenie nulového vodiča napätia 230 V AC
dc - výstup napätia 9V AC/0,7A
0 - vzťažná svorka s nulovým potenciálom pre str.napätie
+41 - výstup napätia 24V DC/250 mA
- - vzťažná svorka s nulovým potenciálom pre jednosmerné napätie
